空気と換気のコラム

局所換気と全体換気

換気というと、トイレや浴室にある換気扇（写真１）や台所にあるレンジフード（写真２）が思い浮かぶことでしょう。ではトイレや浴室にある換気扇の風量はどれほどか？と質問したら答えられるでしょうか。一般的には一つ50ｍ³/時程度です。一戸建てだとトイレが2箇所だから合計100ｍ³、浴室の50ｍ³を足すと、150ｍ³/時程度になります。

写１　住宅の換気口

写２　住宅のレンジフード

レンジフードには弱・中・強の三つのモードがありますが、大雑把にいえば弱で300ｍ³/時、中で450ｍ³/時、強で600ｍ³/時くらいと、かなり大きな風量です。なので運転すると冷気を大量に引き込むので、高気密住宅では給排気型のものを採用します。

これらの換気はトイレなら用を足す時にだけ運転するもので、これを局所換気と呼びます。一方、家全体を換気することを全体換気と呼び、一般に計画換気という時には全体換気を指します。もちろん局所換気が全体換気に加わることもあります（写真３）。

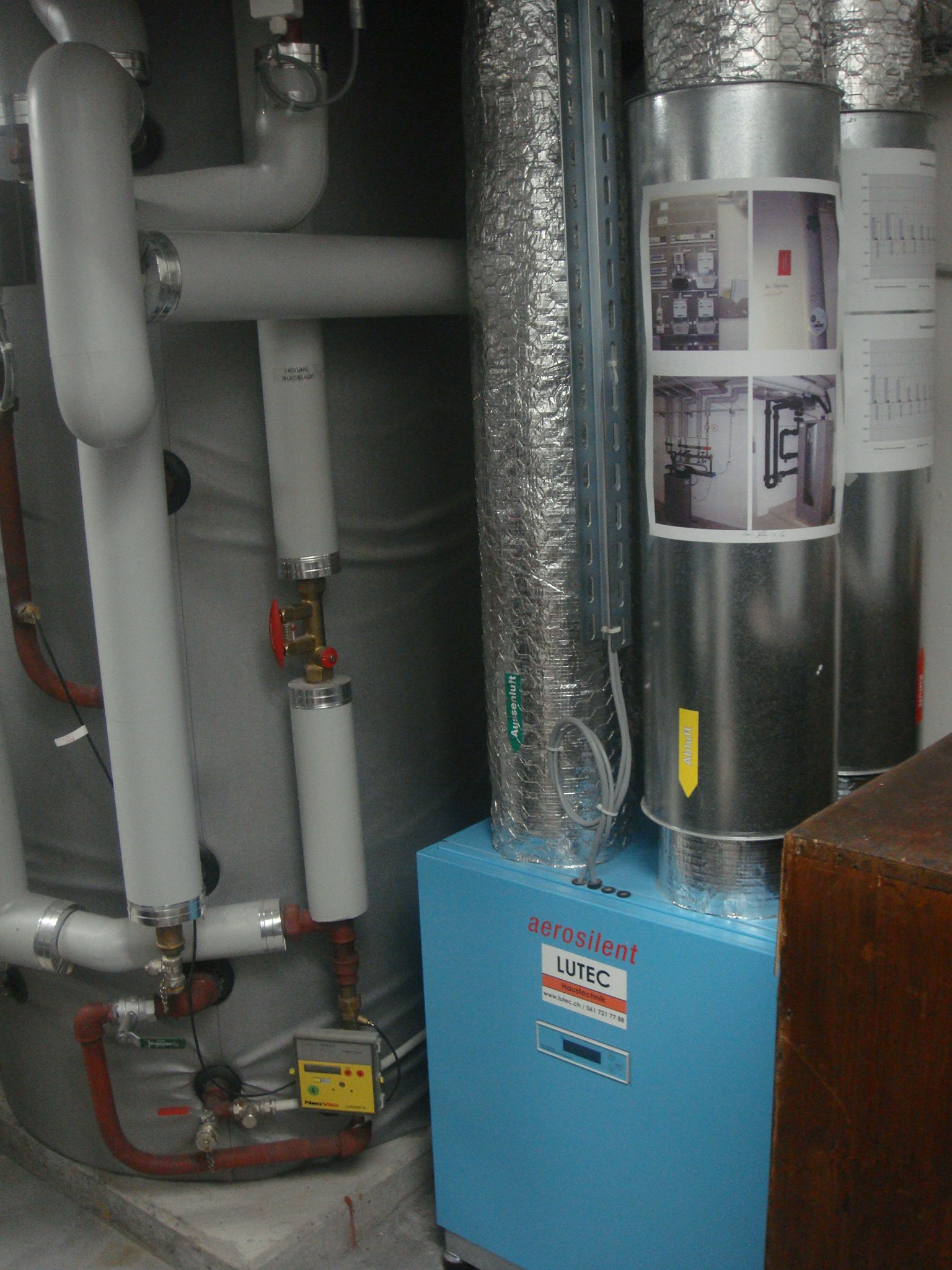

写３　スイス高断熱・高気密住宅の熱交換器

計画換気の原則

計画換気の原則は「常に、出入り口を明確にし、必要な量の換気をすること」です（図1）。
●常時
　局所換気と違い、全体換気では24時間運転が原則です。外国製には強弱のスイッチはあっても、ON、OFFはできないものもあります。
●出入り口の明確
　寝室などのクリーンゾーンから新鮮空気を給気し（入口）、トイレや浴室などのダーティゾーンから排気する（出口）こと。これが逆になると、家中の汚れをのせた空気が寝室経由で出て行くことになります。30年も前はこれを「逆流」と呼んで、阻止しようと意気込んだものですが、今は自然換気という選択肢ができて、ここでは逆流を問題にしません。
●必要な量の換気
「必要な量」の目安は、日本では「0.5回/時」とされ、世界的にもこの程度が基準になっています。これ以上換気すれば熱損失になり、不足すれば空気汚染になります。でも今では「人が不在の時はもっと少なくてよいのでは？」という発想から、デマンド換気（湿度センサーで給排気量を調整）が注目を集めています。

0.5回/時といえば、床面積130㎡、天井高2.4ｍの場合、130×2.4×0.5回/時で約150ｍ³/時となります。トイレ2つ+浴室1つの局所換気で丁度よいことになります。この3つを連続運転すれば全体換気になります。

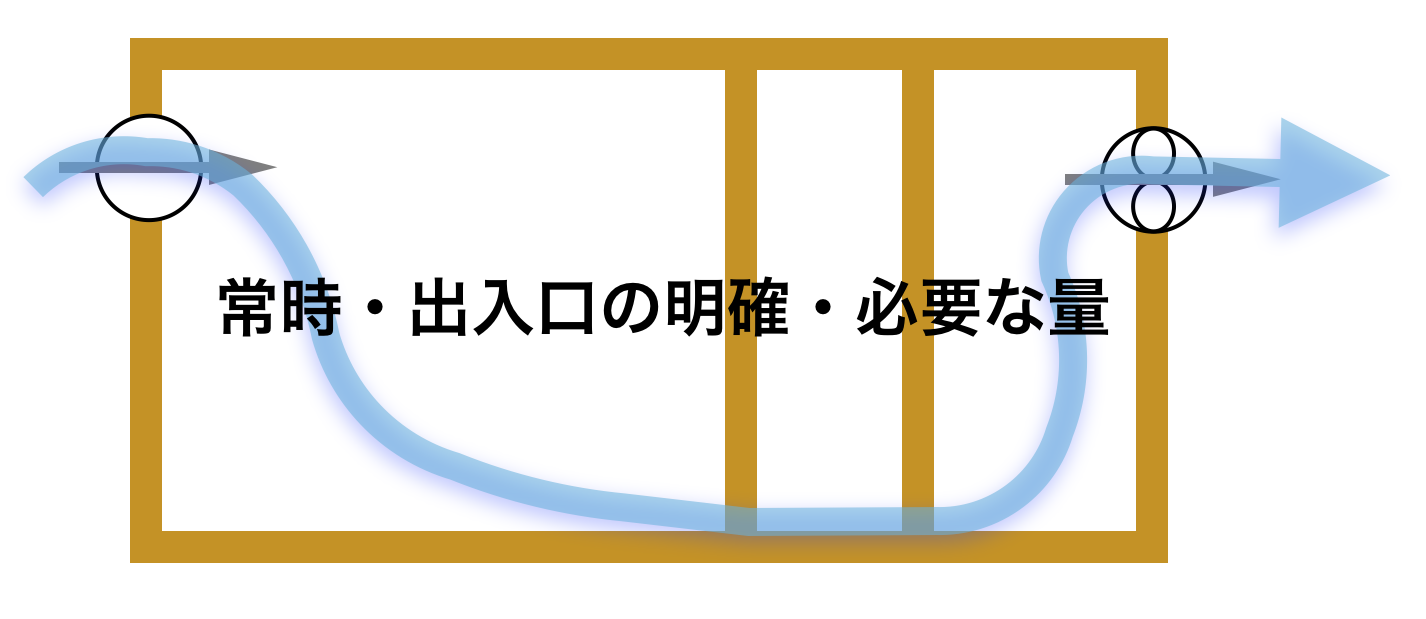

図１　計画換気の原則

気密とは穴を開けること

さて、出入り口を明確にするために必要なことは何でしょう。ズバリ「高い気密性」です。詳細は次回に回すとして、高気密というと「息苦しいのでは」と想像する人がいます。竣工後も高気密だと思い込んでいるからです。

そんな人に私は、「高気密とは、いったん針一本通さないほど高気密につくっておいて、自分が開けたい処に穴（給・排気口）を開ける行為。穴を開けるのだから高気密ではありません」と伝えます。
